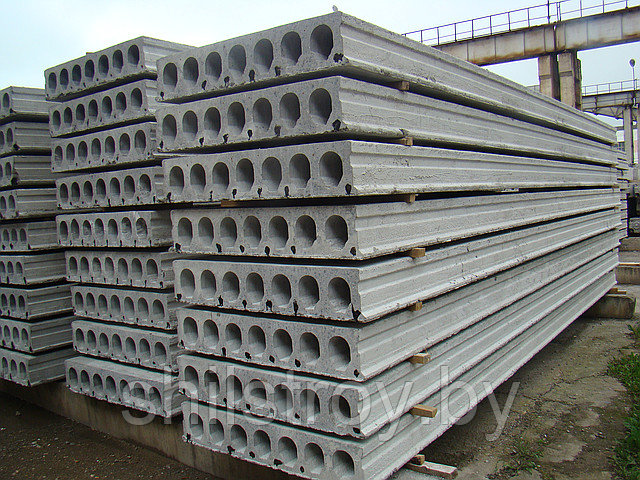

Плита перекрытия ПТМ 57-15

-5%
  • В наличии
  • Оптом и в розницу

361 руб.

342,95 руб.

Показать оптовые цены
+375296417742
Velcom
  • +375292417742
    МТС
  • График работы
  • Адрес и контакты
  • Производитель и гарантия
Плита перекрытия ПТМ 57-15
Плита перекрытия ПТМ 57-15В наличии
361 руб.342,95 руб.
+375296417742
Velcom
  • +375292417742
    МТС
Купить

Описание

~~
Поделиться…


Размеры плит перекрытия Стандартный размер – это гарантия демократичной стоимости железобетонных изделий. Плиты перекрытия размеры которых выходят за рамки стандартов, могут быть изготовлены по индивидуальным чертежам. Однако для экономного застройщика рекомендуется предусмотреть применение стандартных типоразмеров, так как стоимость изготовления нестандартных изделий потребует дополнительных расходов.


Стандартные размеры плит перекрытия

Стандартные размеры пустотных плит перекрытия Современный ассортимент заводов позволит без труда выполнить любые задачи строительства, так как представлен широкой линейкой типоразмеров. Длина - в пределах 1,6 – 15,0 м, ширина – 0, 6, 1 м, 1,5 м, 1,8 – 2,4 м., толщина – 220 мм. Благодаря такой сетке можно запроектировать строение любой конфигурации. ЖБИ из тяжелого (М200) и легкого (шлакобетон, керамзитобетон) бетона чаще выполняются с пустотами номинальной длиной в пределах 2,4 – 6,3, 6,4 или 6,6 м в зависимости от каталога и серии типового изделия. Номинальная ширина составляет: 0,6 м, 1,8 – 2,4 м с различными интервалами. Стандартная толщина многопустотных ЖБИ принята 220 мм, вес – 0,9 – 2,5 т.

При выборе беспустотных (сплошных) плит перекрытия размеры представлены длиной 2,6 м, 4,2 м (при 120 мм толщины), 6,6 м (при 160 мм толщины). Для выполнения конструкций «на комнату» оптимальной шириной являются стандартные размеры 1,2 – 2,4 м. При выборе плит необходимо учесть, что изделия толщиной 160 мм являются тяжелыми и обеспечивают хорошую звукоизоляцию помещений. При выборе ЖБИ толщиной 120 мм необходимо дополнительно выполнить мероприятия по звукоизоляции. Для перекрытия помещений со стандартными пролетами 9 м, 12 м, 15 м применяются 2Т плиты перекрытия с размерами: высота 600 мм по ребру, ширина 3 м.

В зависимости от армирования, длины плиты, марки бетона расчетная нагрузка может быть различной. Заводы выпускают ЖБИ расчетной нагрузкой от 300 кгс/м2 без учета веса плиты для жилых зданий, а для производственных, общественных и кинохранилищ – до 800 кгс/м2. Стандарты установлены на основные размеры, типы, параметры ЖБИ.

Для плиты 1П стандартными размерами являются:

Типоразмеры плит Длина (мм) Ширина (мм) Масса (т)
1П30.48 3000 4800 4,3
1П30.54 5400 4,9
1П30.60 6000 5,4
1П30.66 6600 5,9
1П36.48 3600 4800 5,2
1П36.54 5400 5,8
1П36.60 6000 6,5
1П36.66 6600 7,1

Для плиты 2П стандартными размерами являются:

Типоразмеры плит Длина (мм) Ширина (мм) Масса (т)
2П24.60 2400 6000 5,8
2П30.48 3000 4800 5,8
2П30.54 5400 6,5
2П30.60 6000 7,2
2П36.24 3600 2400 3,5
2П36.30 3000 4,3
2П36.36 3600 5,2
2П36.48 4800 6,9
2П36.54 5400 7,8
2П36.60 6000 8,6
2П60.12 6000 1200 2,9
2П60.24 2400 5,8
2П60.30 3000 7,2
2П60.36 3600 8,7

Стандартные размеры ЖБИ являются оптимальным решением в строительстве, а применение, например, шатровых, накрывающих весь размер помещений, является редким исключением. Хотя такая плита обладает рядом преимуществ по параметру звукоизоляции и упрощает отделку, стоимость шатровой плиты будет значительно дороже стандартных размеров.

Стандартные размеры: особенности проектирования.

Проектирование расположения плит перекрытия Для того, чтобы на этапе проектирования точно определить взаимное расположение элементов несущей конструкции (стен, перекрытий, столбов) и помещений, применяется система модульных разбивочных осей. Для обозначения проектных расстояний между осями применяются номинальные размеры, которые включают нормативные зазоры, части швов, которые необходимы для стыкования элементов. Конструктивным размером считается величина, которая отличается от номинального на величину нормативных зазоров.

Фактический размер ЖБИ отличается на величину допуска и называется натуральным размером. Поэтому при выборе изделий длиной 4,2 м может быть доставлена плита 4180 мм, что предусматривается проектом в виде конструктивных размеров и не требует от застройщика перерасчета проектных решений.

Для обустройства перекрытий частного дома индивидуальные застройщики довольно часто используют многопустотные железобетонные плиты перекрытий. Для проектирования и последующего монтажа не помешает знать правильную расшифровку маркировки этих железобетонных изделий, а также какие бывают размеры у такой плиты перекрытия.







Характеристики

Основные
Производитель  Минскжелезобетон
Страна производительБеларусь
Тип плиты перекрытияМногопустотная
Длина600.0 (мм)
Ширина150.0 (мм)
Высота220.0 (мм)
Марка бетонаМ150
Дополнительные характеристики
ПТМ 63.153 т
ПТМ 63.122.24 т
ПТМ 60.152.85 т
ПТМ 60.122.14 т

Информация для заказа

  • Цена: 342,95 руб.
